анализаторы дымовых газов


Анализатор дымовых газов - Комплект testo 320 (без H2-компенсации)


Анализатор дымовых газов - Комплект testo 320 (без H2-компенсации)Самый популярный анализатор
для настройки бытовых котлов малой и средней мощности

Анализатор дымовых газов testo 320 – много функциональный прибор для
проведения анализа дымовых газов с высочайшей эффе
тивностью. Анализатор дымовых газов testo 320 отличается удобством в управлении, с ее помощью можно выполнить любой вид изме-
рения на системе отопления. На Ваш выбор представлен ряд
четко структурированных меню измерения. Стандартизированные
пошаговые меню и цветной дисплей с высоким разрешением,
отвечающий за графическое представление данных,
позволяют Анализатору дымовых газов testo 320 проводить необходимые измерения с особой легкостью. В памяти Анализатора дымовых газов testo 320 можно сохранить до 500 значений. Большой выбор зондов делает Анализатор дымовых газов testo 320 универсальным прибором, не требующим дополнительного оборудования.

В комплекте с :

с сенсорами О2 / CO без H2-компенсации 0632 3220
Блок питания 5В / 1A с кабелем (USB Micro) 0554 1105
Базовый системный кейс для testo 320 0516 3334
Запасные пылевые фильтры для testo 325-l 0554 0040
Компактный зонд отбора пробы, 300 мм 0600 9741


Анализатор дымовых газов Комплект testo 320 (с H2-компенсацией)



Анализатор дымовых газов Комплект testo 320 (с H2-компенсацией)

Анализатор дымовых газов testo 320 – много функциональный прибор для
проведения анализа дымовых газов с высочайшей эффективностью. Анализатор дымовых газов testo 320 отличается удобством в управлении, с ее помощью можно выполнить любой вид измерения на системе отопления. На Ваш выбор представлен ряд четко структурированных меню измерения. Стандартизированные пошаговые меню и цветной дисплей с высоким разрешением, отвечающий за графическое представление данных, позволяют Анализатору дымовых газов testo 320 проводить необходимые измерения с особой легкостью. В памяти Анализатора дымовых газов testo 320 можно сохранить до 500 значений. Большой выбор зондов делает Анализатор дымовых газов testo 320 универсальным прибором, не требующим дополнительного оборудования.

testo 320 в комплекте с :

  • с сенсорами О2 / CO с H2-компенсацией 0632 3220 (СОН2)
  • Блок питания 5В / 1A с кабелем (USB Micro) 0554 1105
  • Базовый системный кейс для testo 320 0516 3334
  • Запасные пылевые фильтры для testo 325-l 0554 0040
  • Компактный зонд отбора пробы, 300 мм 0600 9741
    *

    Н2 компенсация при измерениях СО:

    Стандартный электрохимический сенсор CO реагирует на присутствие
    водорода. Уровень концентрации водорода может быть высоким при низком
    уровне избыточного воздуха. Т.е. сенсор без Н2 компенсации может
    давать не очень корректные сведения о концентрации СО из-за разной
    концентрации Н2.

    У газоанализаторов Testo в сенсоре CO с H2 компенсацией
    используется дополнительный электрод для компенсации перекрестной
    чувствительности по водороду.




Анализатор дымовых газов - Блок анализатора testo 350


Анализатор дымовых газов - Блок анализатора testo 350Анализатор дымовых газов - Блок анализатора testo 350. Используется как база для управляющего модуля газоанализатора testo 350

Блок газоанализатора может быть оснащен для одновременного измерения до 6-ти компонентов дымовых газов в промышленности, на ТЭЦ и других объектах силовой энергетики.

Газоанализатор testo 350 позволяет проводить проверку функциональности стационарных газоанализаторов установленных на промышленных объектах.


Анализатор дымовых газов - Управляющий модуль testo 350


Анализатор дымовых газов - Управляющий модуль testo 350

Анализатор дымовых газов - Управляющий модуль testo 350, предназначен для управления блоком анализатора и отображения данных измерений; вкл. перезаряж. аккумулятор, внутреннюю память прибора, USB-интерфейс и разъем для подключения к шине данных Testo
Возможность управления блоком анализатора и передачи данных измерений даже в случаях, когда контроль осуществляется из отдаленной от дымохода точки, что особенно удобно при выполнении измерений, например, на промышленных горелках.
Возможность передачи данных измерений из блока анализатора в управляющий модуль позволяет снять управляющий модуль с блока анализатора и перенести его в другое место с целью анализа полученных данных, в то время как блок анализатора остается на прежнем месте для продолжения измерений.



Анализатор дымовых газов для бытовых котлов KIMO KIGAZ 200 STD


Анализатор дымовых газов для бытовых котлов KIMO KIGAZ 200 STD
Анализатор дымовых газов для бытовых котлов KIMO KIGAZ 200 STD Газоанализатор KIMO KIGAZ 200 STD
номер в Государственном реестре средств измерений 54360-13



Анализатор дымовых газов KIGAZ 200 – прибор с взаимозаменяемыми зондами NO, CH4,О2 и СО с компенсацией Н2, внутренней памятью и встроенным принтером.
Имеется меню на русском языке

Функции:

Измерение объемной доли О2
Измерение концентрации СО
Измерение концентрации NО.
Измерение концентрации CH4
Измерение температуры дымового газа
Измерение температуры окружающей среды
Измерение перепадов давления
Измерение тяги
Расчет точки росы, концентрации CO2, NOХ, потерь, кпд.


Диапазон измерения:

Электрохимический датчик О2: объемная доля О2 от 0 до 21%
Электрохимический датчик СО: концентрация СО от 0 до 8000 ppm
Электрохимический датчик NО: концентрация СО от 0 до 5000 ppm
Полупроводниковый датчик CH4: концентрация CH4 от 0 до 10000 ppm
Термопара типа К: температура дымового газа от -100 до 1250 °С
Внутренний датчик с отрицательным температурным коэффициентом: температура окружающей среды от -20 до 120 °С
Внешний зонд Pt100: температура окружающей среды от -50 до 250 °С
Полупроводниковый датчик: перепад давлений, тяга от -200 до 200 гПа






Анализатор дымовых газов Testo 310 с принтером


Включен в Реестр

Анализатор дымовых газов Testo 310 с принтеромАнализатор дымовых газов testo 310 в комплекте с ИК-принтером. Незаменим для проверки эффективности работы и настройки бытовых и промышленных котлов.

  • Анализ дымовых газов по О2 и СО2
  • Измерение тяги
  • Измерение концентрации CO в окр. среде
  • Измерение давления
  • Измерение температуры дымовых газов
  • Вычисление температуры




Анализатор дымовых газов Testo 310


Анализатор дымовых газов Testo 310 с принтеромАнализатор дымовых газов testo 310 в комплекте с зондом отбора пробы длиной 180 мм с фикс. конусом, силиконовым шлангом для измерения давления, пылевыми фильтрами (10 шт.)

  • Анализ дымовых газов
  • Измерение тяги
  • Измерение концентрации CO в окр. среде
  • Измерение давления
  • Измерение температуры дымовых газов


Анализатор дымовых газов Testo 320


Анализатор дымовых газов Testo 320

Анализатор дымовых газов testo 320 – много функциональный прибор для
проведения анализа дымовых газов с высочайшей эффективностью. Анализатор дымовых газов testo 320 отличается удобством в управлении, с ее помощью можно выполнить любой вид измерения на системе отопления. На Ваш выбор представлен ряд четко структурированных меню измерения. Стандартизированные пошаговые меню и цветной дисплей с высоким разрешением, отвечающий за графическое представление данных,
позволяют Анализатору дымовых газов testo 320 проводить необходимые измерения с особой легкостью. В памяти Анализатора дымовых газов testo 320 можно сохранить до 500 значений. Большой выбор зондов делает Анализатор дымовых газов testo 320 универсальным прибором, не требующим дополнительного оборудования

Анализатор дымовых газов testo 320 в этом комплкте поставляется с

  • сенсором О2
  • сенсором СО без Н2-компенсации,
  • перезаряжаемым аккумулятором
  • заводским протоколом калибровки.

В комплекте поставки нет кейса, пробоотборника и прочего.


Анализатор дымовых газов Testo 330-2 LL


Анализатор дымовых газов Testo 330-1 LLTesto 330-2 LL анализатор дымовых газов, оснащенные сенсорами с увеличенным сроком службы и встроенными функциями измерения тяги и обнуления сенсоров

Анализатор дымовых газов Testo 330-1 LL


Анализатор дымовых газов Testo 330-1 LLtesto 330-1 LL анализатор дымовых газов, оснащенные сенсорами с увеличенным сроком службы; в комплекте с аккумуляторной батареей и заводским протоколом калибровки; графический дисплей; версия 2010

Анализатор дымовых газов Testo 340


Анализатор дымовых газов Testo 340Полнофункциональный измерительный прибор для настройки систем сгорания.

Критерии конкурентоспособности на рынке – это оптимизация процессов сгорания, повышение КПД и минимизация потребления топлива. testo 340 служит для получения полной картины процесса сгорания для принятия обоснованных решений. Это наиболее подходящий инструмент для проверки правильности настройки установок, а также для устранения проблем выбросов дымовых газов



Анализатор дымовых газов для бытовых котлов KIMO KIGAZ 100


Анализатор дымовых газов для бытовых котлов KIMO KIGAZ 100
КИМО | Продукция | Газоанализаторы | Анализатор дымовых газов KIGAZ 300
номер в Государственном реестре средств измерений 54360-13

Анализатор дымовых газов KIGAZ 100 – прибор, оснащенный внутренней двухуровневой памятью, с взаимозаменяемыми зондами О2 и СО с компенсацией Н2, пошаговой инструкцией и меню самотестирования.

Имеется меню на Русском языке

Функции

Измерение объемной доли О2.
Измерение концентрации СО в окружающей среде.
Максимальное содержание СО в окружающей среде.
Содержание СО в дымовом газе.
Измерение температуры дымового газа.
Измерение температуры окружающей среды.
Измерение температуры дымового газа.
Измерение температуры бытовой горячей воды.
Определение разности температур.
Измерение перепадов давления.
Измерение тяги.
Расчет точки росы, потерь, кпд.
15 запрограммированных горючих веществ.
Добавление 5 горючих веществ пользователем.
Автоматические измерения.
Коэффициент непрозрачности.


Анализатор дымовых газов для бытовых котлов KIMO KIGAZ 150


Анализатор дымовых газов для бытовых котлов KIMO KIGAZ 150
КИМО | Продукция | Газоанализаторы | Анализатор дымовых газов KIGAZ 300
номер в Государственном реестре средств измерений 54360-13

Анализатор дымовых газов KIGAZ 150 – прибор, оснащенный внутренней двухуровневой памятью, с взаимозаменяемыми зондами О2 и СО с компенсацией Н2, пошаговой инструкцией и меню самотестирования.

Имеется меню на Русском языке, прибор внесён в госреестр.

Функции

Измерение объемной доли О2.
Измерение концентрации СО в окружающей среде.
Максимальное содержание СО в окружающей среде.
Содержание СО в дымовом газе.
Измерение температуры дымового газа.
Измерение температуры окружающей среды.
Измерение температуры дымового газа.
Измерение температуры бытовой горячей воды.
Определение разности температур.
Измерение перепадов давления.
Измерение тяги.
Расчет точки росы, потерь, кпд.
15 запрограммированных горючих веществ.
Добавление 5 горючих веществ пользователем.
Автоматические измерения.
Коэффициент непрозрачности.


Анализатор дымовых газов для бытовых котлов KIMO KIGAZ 200 PRO


Анализатор дымовых газов для бытовых котлов KIMO KIGAZ 200 PRO
КИМО | Продукция | Газоанализаторы | Анализатор дымовых газов KIGAZ 300
номер в Государственном реестре средств измерений 54360-13

Газоанализатор KIMO KIGAZ 200 PRO

Анализатор дымовых газов для бытовых котлов всех типов с 3 сменными ячейками O2, CO-H2, NO, с встроенным принтером, двухуровневой памятью.

Имеется меню на Русском языке, прибор внесён в госреестр.


Анализатор дымовых газов для бытовых котлов KIMO KIGAZ 300 CLA


Анализатор дымовых газов для бытовых котлов KIMO KIGAZ 300 CLA
КИМО | Продукция | Газоанализаторы | Анализатор дымовых газов KIGAZ 300
номер в Государственном реестре средств измерений 54360-13

Газоанализатор KIMO KIGAZ 300 CLA

Анализатор дымовых газов для бытовых котлов всех типов
Имеется меню на Русском языке, прибор внесён в госреестр.

Функции

Измерение объемной доли О2 в дымовом газе.
Измерение максимальной концентрации СО в окружающей среде.
Измерение концентрации NО, NO2, SO2.
Измерение концентрации CH4, СОН2,CH4.
Автоматическая установка нуля в дымоходе.
Разбавление СО до 4%.
Измерение температуры дымового газа.
Измерение температуры окружающей среды.
Разность температур.
Температура бытовой горячей воды, 2 термопары.
Измерение перепадов давления.
Измерение тяги.
Измерение расхода всасывающего насоса.
Расчет точки росы, концентрации CO2, NOХ, потерь, избытка воздуха, кпд.
15 запрограммированных горючих газов.
Добавление 5 горючих веществ пользователем.
Автоматические измерения.
Коэффициент непрозрачности.
Защита зондов СО посредством электромагнитного клапана.
Светодиод на рукоядке зонда для освещения темных участков.


Анализатор дымовых газов для бытовых котлов KIMO KIGAZ 300 PRO


Анализатор дымовых газов для бытовых котлов KIMO KIGAZ 300 PRO
КИМО | Продукция | Газоанализаторы | Анализатор дымовых газов KIGAZ 300
номер в Государственном реестре средств измерений 54360-13

KIGAZ 300 PRO

Анализатор дымовых газов для бытовых котлов всех типов с 4 сменными ячейками O2, CO-H2, NO, NO2 или SO2.
Имеется меню на Русском языке, прибор внесён в госреестр.



Анализатор дымовых газов для бытовых котлов KIMO KIGAZ 300 STD


Анализатор дымовых газов для бытовых котлов KIMO KIGAZ 300 STD
КИМО | Продукция | Газоанализаторы | Анализатор дымовых газов KIGAZ 300
номер в Государственном реестре средств измерений 54360-13

Газоанализатор KIMO KIGAZ 300 STD

Анализатор дымовых газов для бытовых котлов всех типов с 3 сменными ячейками O2, CO-H2, NO.
Имеется меню на Русском языке, прибор внесён в госреестр.




ДЕТЕКТОРЫ УТЕЧЕК УГЛЕВОДОРОДОВ



Детектор утечек дымовых газов с гибким зондом Testo 316-1


Детектор утечек дымовых газов с гибким зондом Testo 316-1
Детектор утечек дымовых газов с гибким зондом Testo 316-1, электронный течеискатель со съемным гибким зондом и аккумулятором

Детектор утечек газа Testo 317-2


Детектор утечек газа Testo 317-2
Детектор утечек природного газа Testo 317-2,
с держателем на ремне, ремешком для запястья,
функцией самодиагностики и батарейками.

Диапазон измерений:
0 ... 20 000 ppm CH4
0 ... 10 000 ppm C3H8
Дисплей 8-сегментный дисплей (с отображ. тренда)
Нижнее пред. зн. 100 ppm CH4 /50 C3H8
1-ое сигн. знач. 10 000 ppm CH4
2-ое сигн. знач. 5 000 ppm C3H8

Тип батареи 2 минибат. типа ААА; 1.5 В (LR03)

Монитор CO Testo 317-3


Монитор CO Testo 317-3
Монитор содержания в воздухе окиси углерода ( CO )Testo 317-3,
вкл. кожаную сумку, наушники, ремешок на запястье,
сэмплер, с функцией самодиагностики.

Диап. измер. 0 ... +1999 ppm
Погрешность 10 ppm (0...+99 ppm)
Разрешение 1 ppm

Определяет присутствие угарного газа в окружающей среде и предупреждает пользователя с помощью звукового и оптического сигналов об опасных концентрациях CO, напр. при наладке и обслуживании газовых отопительных агрегатов.

Детектор утечек природного газа во взрывозащищенном исполнении testo 316-EX


Детектор утечек природного газа во взрывозащищенном исполнении testo 316-EX
Детектор утечек природного газа во взрывозащищенном исполнении testo 316-EX

Электронный течеискатель во взрывозащищенном исполнении (Ex)

Диапазон измерений

1 ... 999 ppm CH4/0...2,5 об.%CH4
1 ... 999 ppm C3H8/1.0 об.% C3H8
1 ... 999 ppm/0...2.0 об. % H2
Дисплей отображение                ppm
Нижнее пред. значение         10 ppm
Разрешение 1 ppm / 0,1 об.%

Тип батареи Camelion Plus Alkaline LR6 (AA), 1.5 В
Быстродействие (t90) 2-3 с
Время прогрева сенсора  40 c
Раб. температура 0 ... +40 °C
Темпер. хранения -10 ... +50 °C
Размеры  140 x 45 x 25 мм Вес 200 г Ресурс батареи до 10 ч

Измеритель дымности



Дымомер testo 338


Дымомер testo 338

Портативный измеритель дымности выхлопных газов дизельных двигателей.

  • По окончании измерения, результаты выводятся непосредственно на дисплей либо в FSN (дымовое число фильтра), либо в числе Бош.
  • Дополнительно отображается концентрация сажи (в мг/м3), что позволяет Вам надежно и быстро определить, соответствует ли степень выброса загрязняющих веществ установленным предельным значениям.



Стационарные газоанализаторы дымовых газов для непрерывного анализа

при автоматическом управлении горением


Циркониевый анализатор кислорода ZR Yokogawa



Для выбора модели и калькуляции стоимости заполните и вышлите нам опросный лист
Циркониевый анализатор кислорода ZR Yokogawa
На сайт официального дистрибьютора YOKOGAWA на Юге РоссииЦиркониевый анализатор кислорода ZR Yokogawa

Примененяется в схеме непрерывного управления горением, в качестве элемента обратной связи для контроллера воздух-топливо. Позволяет снизить экологически вредные выбросы и значительно снизить расход топлива (жидкое, газ или твёрдое).

  • Анализатор кислорода ZR ИокогаваЭлектрик(Япония) - интегральный типСтационарно встраивается в процесс между котлолм и дымоходом и позволяет непрерывно измерять остаточный кислород О2 в дымовом газе.
    Выходной сигнал 4-20 мА.
  • Исполнение под процесс до 750 С, высокотемпературное исполнение до 1500 С.
  • Не требует отбора проб или пробоподготовки.
  • Циркониевая ячейка (чувствительный элемент) имеет средний срок службы  5-7 лет и может быть легко заменена на объекте.
  • Возможно интегральное или раздельное (чувствительный элемент - преобразователь) исполнение.
  • Длина чувствительного элемента (глубина встраивания в процесс) от 0.2 до 6.0 метров.

Суть оптимизации процесса горения - необходимо найти такой коэффициент избытка воздуха, при котором сумма потерь теплоты с уходящими газами, от химической и механической неполноты сгорания, также затраты на тягу и дутьё минимальны. Оптимальный режим горения в котле

Как это сделать?

Стандартный вариант это создать систему контроля остаточного кислорода на базе контроллера управления воздух-топливо и циркониевого анализатора кислорода  O2 в уходящем после горения газе. Начиная от избытка кислорода постепенно снижать подачу воздуха до тех пор пока не будет зафиксирован скачок CO. Примерно в этой точке и будет оптимальное количество кислорода, с одной стороны обеспечивающие полное сгорание топлива, а с другой стороны обеспечивающее минимальное увеличение объемов продуктов горения. Для наглядности можно посмотреть на график выше.

НАСКОЛЬКО ЭФФЕКТИВНА ТАКАЯ ОПТИМИЗАЦИЯ? Приблизительные подсчеты по фактически установленным на объектах анализаторам - как типичный пример -  при ежегодном расходе мазута на уровне 60 000 тонн, после установки ZR расход снизился на 2.5...4%  , т.е. от около 1500...2400 тонн топлива в год, то есть значительно выше стоимости даже новейшего японского циркониевого анализатора остаточного кислорода ZR корпорации YOKOGAWA/

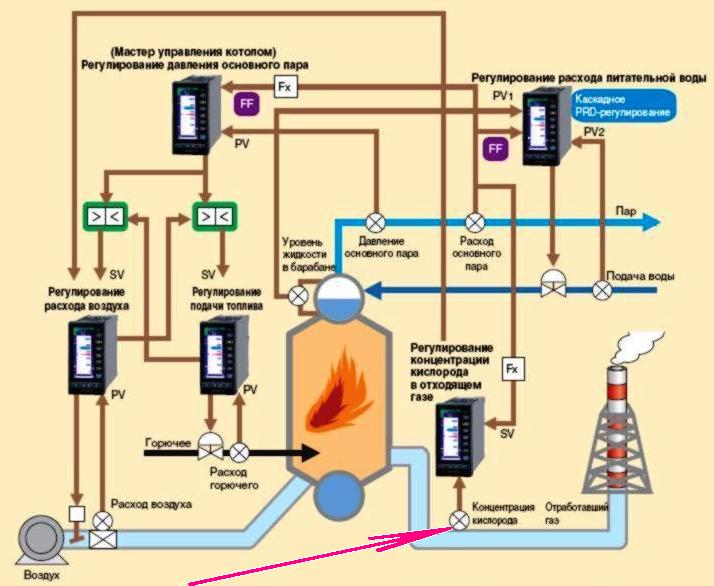

Место ZR в схеме управления работой котла
ЦИРКОНИЕВЫЕ АНАЛИЗАТОРЫ КИСЛОРОДА ZR YOKOGAWA применяются в схеме управления горением
позволяет снизить экологически вредные выбросы и значительно снизить расход топлива. Стационарно встраивается в процесс.
Выходной сигнал 4-20 мА.
Исполнение под процесс до 750 С, высокотемпературное исполнение до 1500 С.

Не требует отбора проб или пробоподготовки.
Циркониевая ячейка(чувствительный элемент) имеет средний срок службы  5-7 лет и может быть легко заменена на объекте.  Возможно интегральное или раздельное (чувствительный элемент - преобразователь) исполнение.  Длина чувствительного элемента от 0.2 до 6.0 метров.

Для котлов, сжигающих более 0.95 млн. руб. топлива, окупается за один отопительный сезон.
Может комплектоваться контроллерами Иокогава Электрик.
Поставляется после расчёта по конкретным параметрам котельной установки.
Технические характеристики циркониевого анализатора ZR
Подробнее о эффективности и применении

Циркониевые анализаторы кислорода установлены на четырёх ГРЭС в подотчётном нашей компании регионе(Юг РФ). Общее число - более 60 комплектов. Великолепные результаты по эффективности, надёжности и удобству регламента.


На сайт официального дистрибьютора YOKOGAWA на Юге РоссииTDLS200 Настраиваемый диодный лазерный анализатор True Peak



Для выбора модели и калькуляции стоимости заполните и вышлите нам опросный лист



Самый стабильный и достоверный анализ в любых условиях

TDLS200_small.jpgНастраиваемый диодный лазерный анализатор компании Yokogawa TDLS200(TDL), основанный на технологии TruePeak («правдивый пик») предназначен для быстрых и точных измерений газов, способных к поглощению в ближней ИК-области. Анализатор специально разработан для анализа in-situ (непосредственно в трубе) в сложных технологических условиях с переменной температурой и давлением, при наличии короозионно-активных и агрессивных компонентов. TDL анализатор может работать при давлениях до 2 MPa (абс) и температуре до 1500°C, имеет быстрый отклик (6 с) и свободен от влияния мешающих газов в большинстве применений.

Принцип метода основан на измерении количества  света, поглощенного измеряемым газом. Ключевыми особенностями анализатора являются отсутствие контакта между пробой и сенсором и отсутствие движущихся частей. Это приводит к увеличению средней наработки на отказ и, что особенно важно, к значительному уменьшению стоимости владения. TDL анализатор отличается гибкостью установки и расширенными функциями диагностики. В качестве источника монохроматического света используется диодный лазер с высокой разрешающей способностью. Это приводит к высокой чувствительности, селективности измерений, возможности четкого разрешения адсорбционных пиков индивидуальных компонентов. Использование лазера высокой мощности приводит к возможности работы прибора в условиях высокой запыленности.

Особенности

  • Анализ In-Situ
  • Измерения O2, влаги, CO, NH3, CH и HCN
  • Свободен от мешающего влияния в большинстве применений
  • Возможность измерений при переменных температуре, давлении и фоновых газах
  • Давление процесса до 2 MPa
  • Оптические измерения – нет сенсора, контактирующего с процессом
  • Уменьшение стоимости владения (нет движущихся частей, высокий срок наработки на отказ )
  • Диагностические функции
  • ATEX Group II для зоны 2 (Cat 3G) с продувкой

 Технические характеристики

Диапазон измерения

В зависимости от применения и длины оптического  пути
Типичный 0- 100% для анализа О2 или СО. Возможно измерение в  ppm диапазоне для Н2О и СО.

Выходной сигнал

3 выхода 4- 20 mA DC с максимальной нагрузкой 900 Ом
Три изолированных сигнала могут быть использованы для концентрации , трансмиссии, двойного диапазона или концентрации второго газа в некоторых применениях, передачи вторичных данных с входов. 3.3 mA пользователь конфигурироует на предупреждения и ошибки в соответствии с NAMUR NE43.

Шкала

Свободно программируемая внутри диапазона измерений

Контактные выходы

3 конфигурируемых релейных выхода состояния (ошибка, предупреждение, валидация, уровень концентрации и т.д.). Однополюсные на два направления (SPDT Form C) контактные выходы с максимальным током 24 V DC 1 A илиr 125 V AC 0.5 A.

Управление клапаном

3 контактных выхода (Form C SPDT) с контактом C, подключенным к источнику постоянного тока24 V для активации соленоидного клапана для калибровки нуля, шкалы и периодического впрыскивания газа валидации
Максимальная нагрузка 1A (макс. 10 Вт/на клапан для нулевого, калибровочного газа и динамического впрыскивания)

Аналоговый вход

2 входа 4-20 mA DC для температуры и давления

Цифровая связь

Ethernet IEEE 802.3, 10/100 мегабит в секунду,

Хранение данных

Соединение по USB1 и USB2 для передачи данных с использованием карты памяти, внутреннее запоминающее устройство на карте SD (файлы результатов, записанные спектры, конфигурационные данные и т.д.). Частота захвата (записи) конфигурируется

Время прогрева

5 мин для функционирования, 60 мин для полной готовности к работе

Питание

24±0.5 VDC, 4A
Для дополнительного оборудования;
90-240 VAC, 50/60 Hz могут подаваться на:
-Универсальный удаленный дисплей (URD)
-Панель вспомогательных средств
-распределитель питания
(Со всех вышеуказанных средств питание24 VDC будет подаваться на TDLS)

Окружающая температура

-20 до +50 С

Влажность

0- 90% относительной влажности без конденсации или 0- 100% с надлежащими характеристиками продувочного газа

Классификация зоны установки

Анализатор в обычном исполнении предназначен для установки в безопасной зоне. Прибор  с продувкой предназначен для установки в опасной зоне.
(ATEX CAT 3G или 2G).

Исполнение корпуса

IP65

Кабельные вводы

3/4" NPT(f)

Трубные соединения

К анализатору 1/4" o.d. Swagelok только, к проточной ячейке 3/8" NPT(f) и 1/4" NPT(f), или другое по запросу

Корпус

Отливка из сплава алюминия класса AL SI 12, не содержащего медь, с нанесением защитного покрытия спеканием на внешней стороне. Сплав устойчив к солевой атмосфере, серосодержащим газам и гальванической коррозии.         Невыпадающие винты из нержавеющей стали и дополнительная  клавиатура. Безосколочное защитное стекло для дополнительного дисплея(-ев)

Температура пробы

Максимум 1500С, в зависимости от применения

Давление пробы

Максимум 2 MPa (20 bar), в зависимости от применения

Фланцы для монтажа

ANSI Class 150 2 RF или ANSI Class150 3 RF или адаптер для ANSI Class 150 4 RF

Угол монтажа

Допуск на совмещение фланца в пределах
±2 градусов

Вес (примерно.)

Модуль лазера 16кг, модуль детектора 5.5 кг, фланец с регулирующим механизмом 2" 150#  4.5 kg , фланец с регулирующим механизмом 3" 150# 9.5 kg (15 lbs)

Взвешенные частицы

Максимальная потеря света 99%
Примечание: каждое применение может отличаться предельными условиями. Это зависит от температуры пробы, давления пробы, длины оптического пути и концентрации измеряемого газа

Метрологические характеристики

Точность

1 % от полной шкалы

Линейность

Обычно R2 > 0.999

Время отклика

6 с (100% от полного отклика), плюс время транспорта  в случае установки с отбором пробы

Дрейф

В зависимости от применения



Технические характеристики

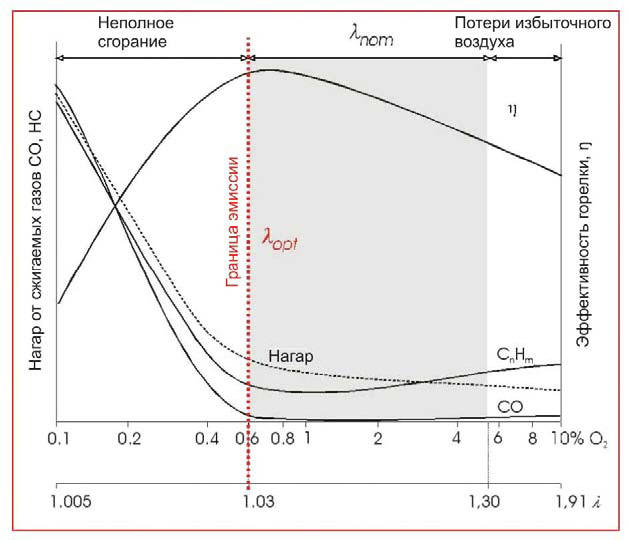

Идеальный рабочий диапазон горелок

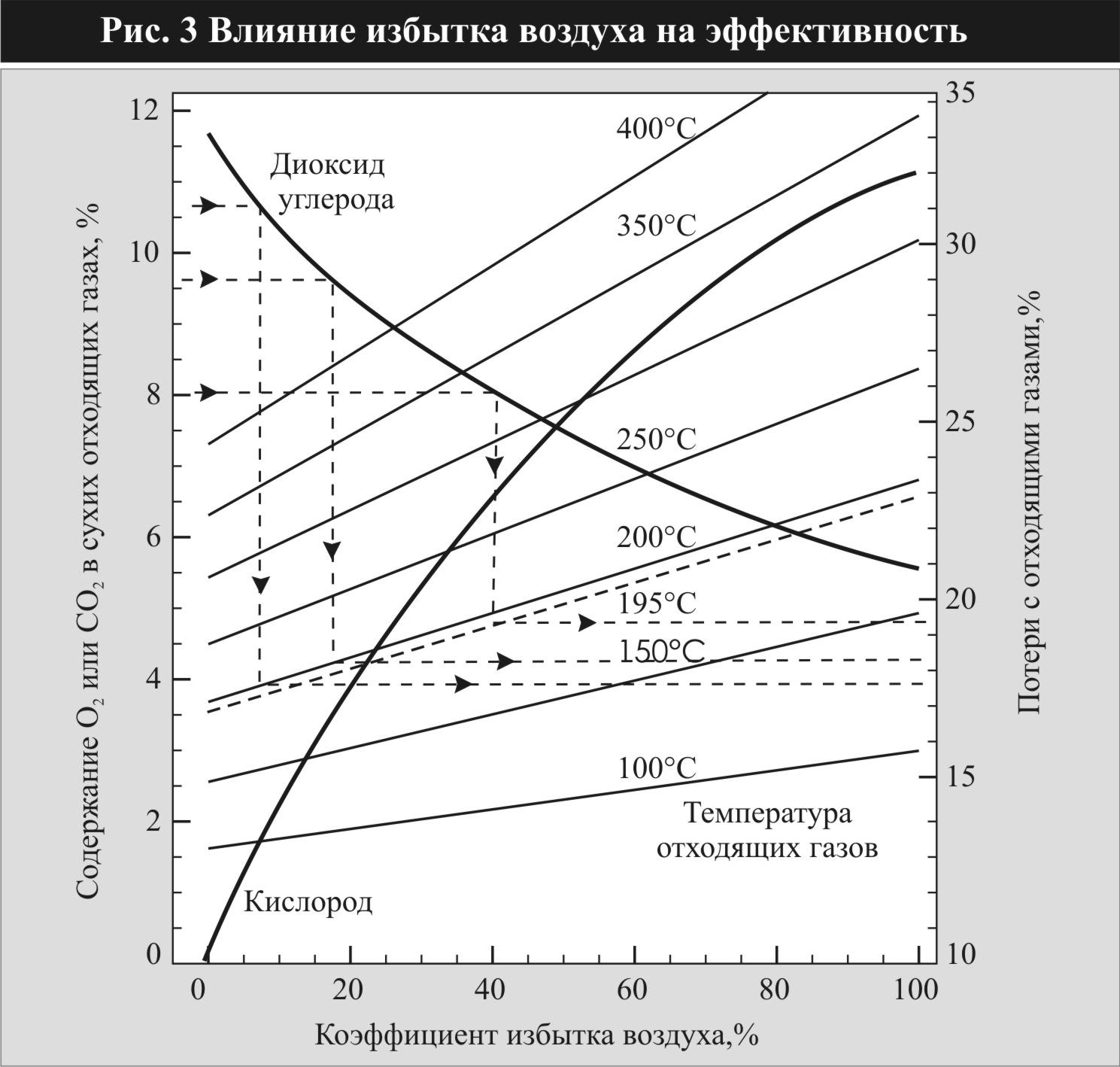

влияние избытка воздуха на эффективность

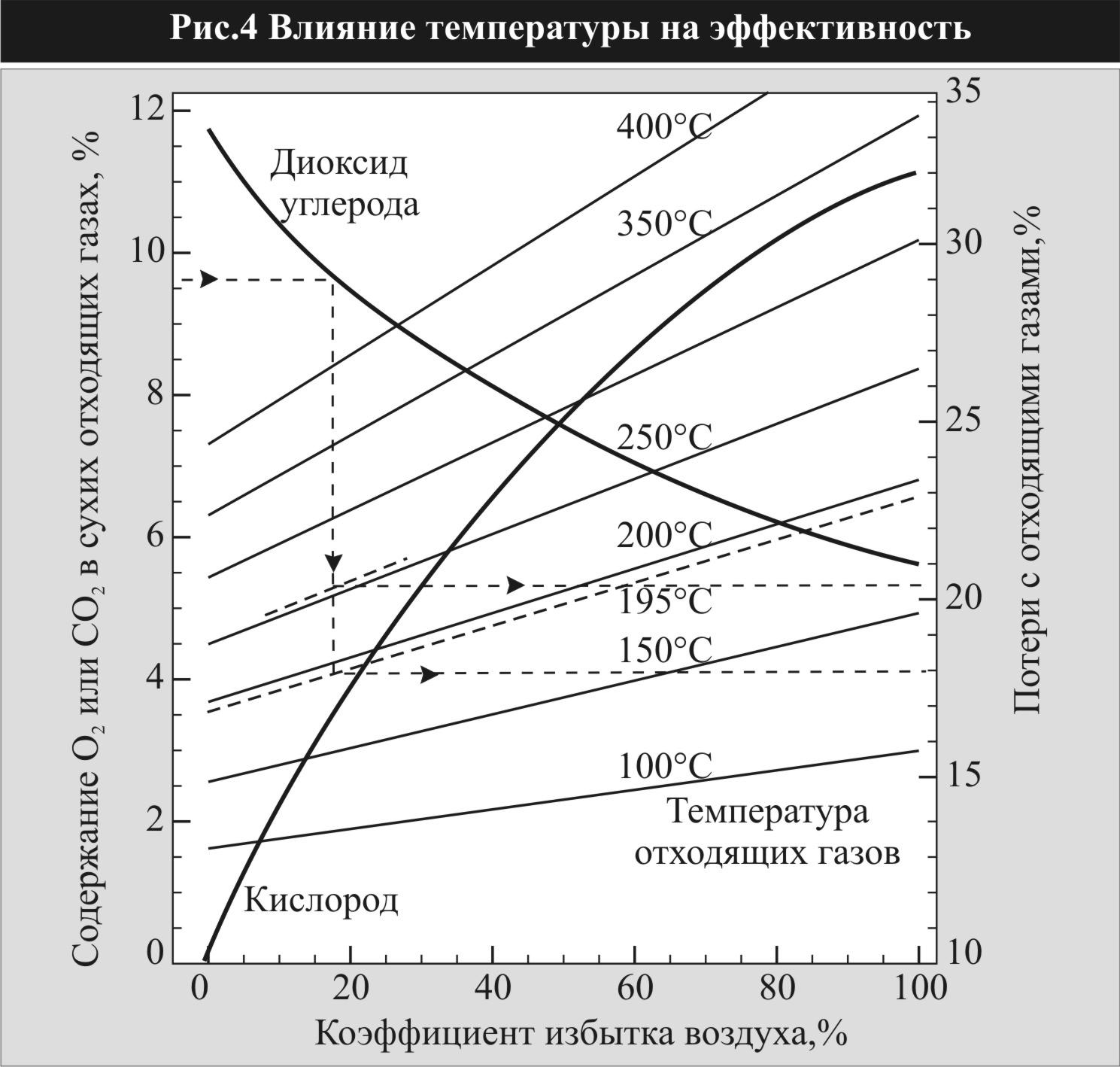

влияние температуры воздуха на эффективность
Целью анализа дымовых газов является мониторинг дымовых газов, степени их влияния на окружающую среду и оптимизация работы горелок. Эти формулы и таблицы могут использоваться для того, чтобы понять
теорию дымовых газов.
Все они сохранены в программном обеспечении
анализаторов дымовых газов Testo. Все расчеты производятся автоматически.
Оптимальный режим горения в котле

КПД процесса

 сгорания
рассчитывается вычитанием потерь тепла с дымовыми газами из максимального КПД, т.е. из 100%
КПД показывает насколько эффективно горелка сжигает
специфическое топливо.

Потери тепла с дымовыми газами


являются расчетным параметром.
Расчет может проводиться по двум различным формулам в зависимости от топлива. Разница между температурой дымовых газов (FT) и
температурой окружающей среды (AT) играет решающую роль в обоих расчетах. Температура дымовых газов
измеряется в“горячей точке” - точке, где температура максимальна. Температура окружающей среды измеряется при заборе воздуха,
идущего на горение, или на подающей трубе системы, независимой от
окружающей среды.

Избыток воздуха

Для достижения полного сгорания, необходимо подавать на горелку больше теоретически необходимого воздуха. Соотношение между этим подаваемым воздухом и теоретически
необходимым для сгорания воздухом называется избытком воздуха.

Измерение NOx
NOх - имя, данное смеси двух газов NO и NO2. Процентное соотношение NO2 в смеси NOx сильно отличается в зависимости от типа процесса сгорания. Например,
содержание NO2 во многих горелочных системах только 3-5%, а в турбинных системах 40% и выше. Избыток воздуха λ Измерение NOX


Н2 компенсация при измерениях СО:

Стандартный электрохимический сенсор CO реагирует на присутствие
водорода. Уровень концентрации водорода может быть высоким при низком
уровне избыточного воздуха. Т.е. сенсор без Н2 компенсации может
давать не очень корректные сведения о концентрации СО из-за разной
концентрации Н2.

У газоанализаторов Testo в сенсоре CO с H2 компенсацией
используется дополнительный электрод для компенсации перекрестной
чувствительности по водороду.



Как правильно и быстро
настроить котёл с помощью газоанализатора?

Какие ошибки могут возникнуть при настройке котла и как их избежать?



Ответы:  в специальной брошюре  (pdf. 650k)
"
Практическое руководство по настройке котлов".
Брошюра подготовлена TESTO AG, Германия специально для инженеров-газовиков небольших предприятий, занимающихся пуско-наладкой малых и средних котлов.











Все вопросы и заявки ждем на наши e-mail: import@bk.ru
Адрес: 350020, Краснодар, ул.Шоссе Нефтяников, 9/1, ПО Интерфейс
телефоны (861) 215 41 44, 215 70 56., 246 04 83, (918) 4453980, (988) 2460483
факс (861) 2154144

Страница сделана OOO ПО Интерфейс. Россия.1998-2014©




GISMETEO: Погода по г. Краснодар   Rambler's Top100
