Ответы на некоторые, наиболее частые
вопросы наших клиентов,
возникающие при первом знакомстве
с тепловизорами у нас в офисе и
на нашем стенде на выставках:
Как выбрать тепловизор?
При выборе тепловизора Вам наверняка нужно будет знать, что означает та и иная
техническая характеристика прибора. Ниже представлен список основных
характеристик и особенностей тепловизоров, влияющих на их класс.

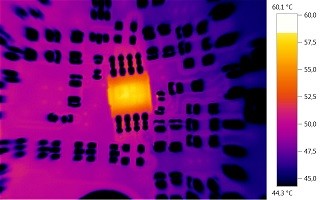

Разрешающая способность детектора:
Разрешающая
способность детектора указывает на количество тепловых
точек(горизонталь х вертикаль) - пикселей, которые способен зарегистрировать тепловизор.
Из таких тепловых точек тепловизор составляет тепловую картину - термограмму.
Каждая точка имеет свой цвет в соответствии с её температурой. Чем больше количество
пикселей, тем более подробнее, детальнее и четко представлены объекты измерения на снимках.
См. также калькулятор поля зрения
На сегодня достаточным считают
разрешающую способность детектора (в пикселях):
160 x 120 - для первичной диагностики,
320 x 240 - для подробной,
640 х 480 и более - для детальной диагностики
Увеличение разрешения за счет обработки массива термограмм программным способом, например с
помощью функции SuperResolution Testo - недорогой и
эффективный способ увеличения числа пикселей термограмм.
отображает малейшую разницу температур между двумя
соседними точками, которую может распознать тепловизор. Низкая NETD гарантирует
отображение малейшей разницы температур. Основное правило: чем меньше значение,
тем лучше разрешающая способность тепловизора и тем лучше качество снимка.
Диапазоны значений NETD :
< 50 мК NETD - очень высокая температурная
чувствительность
< 60 мК NETD - высокая
< 80 мК NETD - нормальная
Минимальная тепловая точка (пиксель) тепловизора -
это некая минимально различимая детектором тепловизора поверхность, из которых
он складывает тепловое изображение. Температура точки вычисляется как
интегральная температура на её поверхности. Размер точки пропорционален
расстоянию до объекта и определятся вычислением исходя из угла зрения объектива,
разрешающей способности детектора и расстояния до объекта.
Диапазон измерения температур
Температурный диапазон Вашего тепловизора указывает
диапазон температур, видимых (и сохраняемых в памяти) на дисплее тепловизора.
Точки, имеющие температуру ниже или выше диапазона температур тепловизора, не
будут отражены - Вы будете видеть как фон.
Частота обновления кадров
Частота обновления кадров информирует Вас о том,
сколько раз в секунду происходит обновление теплового изображения на дисплее
прибора. Это может быть важным, если наблюдается динамика быстрых событий.
Обычное значение для европейских и американских моделей тепловизоров - 9Гц.
Стандартный объектив
Стандартный объектив, которым укомплектован
тепловизор, позволяет производить большинство наблюдений. Обычные объективы у
разных тепловизоров имеют угол
зрения от 17 до 32 градусов. Чем больше значение угла - тем шире обзор. Чем
меньше угол - тем более подробно можно рассмотреть удалённые объекты.
Сменный телеобъектив
Сменный телеобъектив помогает обследовать объекты , к
которым невозможно подойти близко. Обычные значения угла зрения(обзора) для
сменных телеобъективов 7...9
градусов. Т.е. объектив позволяет увидеть объект так, как бы его видели с
помощью 4-6х бинокля.
Защитный фильтр для объектива защищает невероятно
дорогую оптику тепловизора от
загрязнений и царапин.
Поворотный дисплей
Благодаря поворотному дисплею Вы можете проводить
ИК-измерения при любом расположении прибора. Теперь дисплей также “защищен” от
бликов (нежелательных отражений).
Измерение высоких температур
Если ваш тепловизор поддерживает опцию "измерение
высоких температур", с помощью специального фильтра Вы можете расширить диапазон
измерений
Обычно такие значения - до 550С, до 1000С, до 1500С.
Самая холодная и самая горячая точки Вашего объекта
измерения автоматически отмечаются на тепловом снимке, отображаемом на дисплее
тепловизора – критический тепловой статус можно определить с одного взгляда.
Запись голосовых комментариев
После выявления проблемных участков Вы можете
оставлять комментарии к ним посредством записи голосовых сообщений. С помощью
гарнитуры комментируйте Ваши снимки, добавляя дополнительную ценную информацию,
полезную при составлении отчётов и для анализа.
Встроенная цифровая камера
Если тепловизор имеет встроенную цифровую камеру (это
обычный цифровой фотоаппарат) - синхронно с термограммами будут сохраняться в
память и обычные изображения. Затем. при подготовке отчёта. вы увидите оба
изображения рядом - это позволит просто и достоверно описывать Ваши термограммы.
Моторизированный фокус
Динамический моторизированный фокус позволяет Вам
сфокусировать ИК- изображение одной рукой.
Автофокус - позволяет автоматически
фокусировать изображение. Это важно при съёмках при ярком солнечном свете или
съёмках насыщенных деталями объектов, на которые сложно визуально
сфокусироваться.
Лазерный целеуказатель
На удалениях от более трёх-пяти метров позволяет точно
указать точку, которая совпадает с точкой центра на дисплее тепловизора
Что
такое "отображение зон распределения поверхностной
влажности
и диагностика строений на наличие зон возникновения грибковой
плесени"?
Эта функция есть у
тепловизоров ТЕСТО 875-2, 875-2 комплект, 881-2 и более старших моделей.
В режиме "влажность"
тепловизор получает от Вас, через ручной ввод( или от радиомодуля),
данные о текущей температуре воздуха и относительной влажности воздуха в
исследуемом помещении.
После чего формирует цветное изображение распределения
поверхностной влажности
и характеризует зоны по степени опасности возникновения плесени ( появление грибка
на стене) в ближайшем
будущем.
Как это видно на дисплее
тепловизора в режиме "влажность"
:
Обычный вид - идеальный,
на первый взгляд, угол только что отремонтированного помещения.
Внешний вид не предполагает каких-либо проблем
внешний вид стен через два-три года - стены покрывает грибок и плесень
:
Проблемы могут быть обнаружены тепловизором
со встроенной функцией "ВЛАЖНОСТЬ".
С
помощью встроенных аппаратно-программных средств
тепловизор анализирует
и показывает Вам:
зелёным цветом
зоны без проблем,
оранжевым
цветом - зоны,
которые могут стать проблемными при значительном отклонении от
имеющихся температуры/влажности
красным цветом
- зоны, где обязательно будет возникать поверхностная
влажность и, как следствие - плесневый грибок. Справа на дисплее выводится оцифрованная
шкала температуры точки росы для каждой зоны
Как детально тепловизор
передаёт
неравномерность распределения температуры?
Т.е с какого расстояния можно заметить проблему?
Угол зрения
штатного объектива тепловизора TESTO-875
- 32°. Разрешение матрицы - 120х160 точек.
В качестве примера - результат осмотра опоры с Торсадо с разных
дистанций. На термограмме и фото хорошо виден кабель с большей, чем у
прочих, нагрузкой.
До воздушной линии ЭП, на на
стандартной опоре (самонесущая изолированная воздушная линия ЭП (Торсадо)
диаметром около 20...25 мм) - 5-6 метров
Здесь - около 12-15 метров
Здесь - около 30 метров. Тем не менее
нагруженное более других Торсадо обнаруживается и видна чётко.
Для осмотра относительно небольших элементов на удалении -
,например, изоляторов и муфт на опорах линий высокой части
рекомендуется testo 875-2pro (в комплекте
телеобъектив с углом зрения 7х9 град, что соответствует 8х
опт.увеличению).
Ниже, в следующем вопросе показано фото окна, как видит его обычный
объектив
и термограмма этого же окна с той же дистанции, но с объективом
7х9 град.
Осмотр стен и оконных уплотнений 9-ти
этажного кирпичного дома.
Использовался testo 875-2 с дополнительным
телеобъективом с углом зрения 9 град.
Заметны дефекты теплоизоляции между стеной и оконным переплётом, слева
от окна.
Пример отчёта о этом доме
Осмотр стен стен коттеджа.
Использовался testo 875-2 с дополнительным
телеобъективом с углом зрения 7х9 град.
Заметен значительный прогрев стены под мансардой. Предположительно -
дефект теплоизоляции монсарды. Пример
отчёта о этом доме
Какая должна быть разница температур между наружной и внутренней
температурой здания для проведения достоверного энергоаудита?
Вполне достаточно разницы в 8оС. Но температура должна быть
установившейся - быть стабильной минимум 12-18 часов. Сильный
ветер, дождь, яркое солнце - всё это факторы, которые могут значительно
исказить результаты
Технология "SuperResolution" (SR)
– Что это такое?
Технология "SuperResolution" (SR)
– Что это такое? - Это технология улучшения качества
изображений
Как она работает? Когда вы нажимаете
на спусковую кнопку тепловизор делает не один снимок-термограмму,а серию из четырёх изображений. Из-за естественных колебаний руки
все четыре снимка получаются уникальными. Далее программа
SR анализирует, производит и сохраняет
изображение с разрешением, в два раза лучшим, чем каждое отдельное
изображение.
В чём отличие от интерполяции ? -
Технология "SuperResolution" не является методом интерполяции. Здесьвыполняется программный расчёт показаний исходя из данных массива
из 4 снимков, поэтому результат вполне сходен с изображением, получаемым
от матрицы с более высоким разрешением детектора.
Что такое функция "мастер панорамного обзора" у тепловизора
testo 885 ?
При
энергоаудите крупных объектов или объектов, которые невозможно захватить
в одно изображение, на помощь приходит функция "мастер панорамного обзора"
Функция позволяет произвести «склеивание» и сохранение
в одну термограмму до 3 x 3 изображений
3x3 "FOV" по
стандарту "IFOV".
Это означает :
- возможность создания изображений, содержащих все
детали, с одновременной поддержкой оперативного обзора всего объекта
измерения.
- возможность оценки всего объекта и его деталей по
единому изображению
- для создания отчёта требуется меньшее количество
отдельных изображений
- использование Мастера панорамного обзора также
позволяет объединять образы без термальных аномалий в один отчёт
практически без дополнительных усилий.
В свою очередь, такая
возможность позволяет представлять свидетельства того, что объект был
исследован полностью, в рамках одного отчёта. Потребуется всего лишь
немного времени для сохранения изображений.
Пример: Термограмма
промышленного здания приблизительно 28 м шириной с расстояния
приблизительно 18 м
Сколь подробно можно видеть
распределение температуры при диагностике котлового хозяйства и
систем отопления?
Особенно при наличии в поле зрения
нагретых (охлаждённых) зон?
По умолчанию тепловизор отображает на экране шкалу "от самого
холодного до самого горячего", попавшего в поле зрения. Поэтому
детальная картина процесса в таком режиме видна не явно.
Но шкалу
отображения тепловизора можно сузить вручную до нескольких долей градуса
и получить очень подробную картину распределения температуры в наблюдаемом процессе. В качестве примера:
- на этой термограмме показано распределение температуры теплоносителя у
батареи отопления жилого здания. Фон - стена с температурой около 16С.
Чтобы этот фон не мешал разглядеть подробности - шкала "сдвинута" для отображения 32.9...43.2С.
Радиатор батареи отопления - слева (за кадром). Поступление теплоносителя - сверху, по левой трубе .
Справа - труба обратки.
Отчётливо видно падение температуры теплоносителя и её значение после прохождения
через батарею (труба низу слева).
А также видна нормальная работа шунта (вертикальная труба в центре
кадра)- теплоноситель через шунт
проходит нормально и изменение температуры лишь в месте смешения с
теплоносителем. выходящим из батареи.
Тепловизор позволяет выполнять более сложный и интересный анализ, но для
этого необходимо знакомство с Руководством пользователя.
Как определить поле зрения тепловизора
и размер пикселя (элемента
изображения) на поверхности измерения
Можно ли наблюдать динамику теплового процесса и как это отобразить в
отчёте?
Динамику относительно спокойных по динамике процессов можно отобразить с
помощью серии термограмм, сделанных через определённые интервалы
времени, задаваемые вручную - как это представлено на вот таком
примере отчета Быстротекущие процессы возможно описать с помощью
функция создания полностью
радиометрических видеозаписей
(TESTO Fully
Radiometric Video),
которая позволяет регистрировать
тепловые процессы в режиме
реального времени. Функция
станет идеальным решением в
случае, если необходимо
отследить нагрев объекта «в
динамике».
Помимо того,
технология позволяет создавать
серии отдельных изображений в
заданные временные интервалы.
Возможно ли с помощью тепловизора TESTO обнаружить относительно небольшие аномалии температуры человека или
животных ?
Т.е. выявить заболевших животных или человека на
значительном, в 3-5 метров, расстоянии?
Часто необходимо выявить относительно незначительные аномалии
температуры - в десятые доли градуса С, которые характерны при
заболеваниях живого организма. Например, при ежедневном тепловизионном контроле состояния животных с целью ранней диагностики
заболевших особей.
Или при выявлении заболевших людей - при непрерывном контроле на
терминале прибытия в аэропортах и вокзалах для пресечения
распространения опасных инфекционных и вирусных заболеваний.
Настройки тепловизора позволяют формировать изображение только если
температура превысит какой-то предел, определённый оператором.
А также автоматически определять самые горячие точки в поле зрения
тепловизора.
Тепловизоры пользуются большим спросом в ветеринарии.
Инфракрасная термография с давних пор применяется на скачках,
поскольку с помощью тепловизора возможно более быстро поставить
первичный диагноз, не используя при этом инвазивные методы. Тепловизор
позволяет точно определить очаги воспалений. Левый по кадру сустав привлекает внимание.
Применение тепловизора
поможет выявить факторы риска для здоровья лошади еще до того, как она
начнет хромать, и, как следствие, позволить владельцу или ветеринару
своевременно предпринять определенные предупредительные меры.
Инфракрасная термография также привлекла внимание работников
зоопарков и кардинально изменила процедуру проведения ежедневных
осмотров животных. Как правило, обследование диких или очень крупных
животных традиционным способом является не только очень сложной, но и
чрезвычайно опасной процедурой.
Если до настоящего момента ветеринару приходилось очень близко
подходить к больному или раненому животному и даже проводить анестезию,
то теперь - с помощью тепловизора - он может безопасно и, находясь на
значительном расстоянии, получить представление о состоянии здоровья
животного. Немаловажное преимущество – отсутствие стресса, как для
человека, так и для животного.
С какой дистанции с помощью промышленного или
строительного тепловизора
можно обнаружить зверя?
Например, размером с кошку или зайца?
Можно ли использовать тепловизор на охоте? Например, для поиска подранков
в камышах?
Применим ли обычный промышленный или строительный тепловизор для охоты?
Промышленный тепловизор с обычным объективом (
матрица 120х160, объектив с углом зрения 23...32град) способен определить
наличие зверя
размером с кошку с дистанции до 200 метров и показать на удалении до
50-160 метров. Средняя собака обнаруживается на расстоянии 300 метров и определяется до
120-200 метров.
Если использовать тепловизор с телеобъективом (входит в расширенные
комплекты, как например, у testo 875-2complect - с углом зрения
7 градусов) - дистанция увеличивается
в соответствии с кратностью объектива:
термоизображение
"обычное"
фото,
выполняется синхронно с термоснимком
встроенной
в тепловизор камерой
дистанция 200 метров. Человек
выгуливает двух среденрослых собак.
Вверху слева -
термоизображение штатным (30град)
объективом тепловизора
testo 875-2. И
человек и собаки обнаруживаются легко.
то распознать собак сложно. Чуть выше ,
на берегу - группа людей на удалении 300
метров. Такое же изображение дают и
бюджетные тепловизоры
Flike TiS, Ti9 и
testo 875 Внизу слева -
изображение, полученное с той же точки,
но с помощью дополнительного
телеобъектива (7 град). Идеально
определяются человек и собаки.
дистанция 200 метров. Два
человека на берегу реки. Ночная съёмка. Вверху слева -
термоизображение штатным (30град)
объективом тепловизора
testo 875-2.
Такое же изображение дают и бюджетные
тепловизоры Flike TiS,
Ti9 и testo
875. Внизу слева -
изображение, полученное с той же точки,
но с помощью дополнительного
телеобъектива (7 град)
Важно:
не должно быть яркого солнца. В т.ч. и зимой яркое солнце разогревает
поверхность земли и стволы деревьев.
Идеальным помощником на охоте тепловизор становится в пасмурную погоду, в сумерках
или полной темноте
Лучшим для использования на охоте
нашими клиентами признан
testo-875-2 pro. Но и бюджетные модели
Flike TiS, TiR, Ti9 и testo 875
эффективно помогут при поиске подранков
и обнаружении зверя.
Возможно ли использование тепловизора на
автомобиле во время
движения -
для снижения рисков наезда на пешеходов и животных в
условиях ограниченной видимости?
Использование
системы со специальным автомобильным тепловизором значительно снижает риски, связанные с вождением в
условиях плохой видимости. Она позволяет водителям видеть гораздо дальше и чётче, чем при свете
обычных фар. Водители могут заметить пешеходов, животных и объекты на или около
дороги и заранее среагировать на любые возможные опасности.
Например такая система, как тепловизионная автомобильная система
FLIR System PathFindIR, помогает обнаружить и распознать потенциальные риски в полной
темноте, дыму, дожде и снеге.
Систему тепловизионного зрения
FLIR PathFindIR можно устанавливать на легковые и
грузовые автомобили.
Важно:
система тепловизионного зрения может не распознать препятствие или объект,
если
его температура не отличается от окружающей температуры более, чем на 0.2...0.3
градуса С.
Такое крайне редко. но бывает. Это может быть, например, давно на обочине
брошенный грузовик, обдуваемый плотным ветром.
Видеоролик, рассказывающий о возможностях
тепловизионного зрения системы FLIR PathFindIR
на легковом автомобиле:
Возможно ли использование тепловизора
TESTO для тепловизионного анализа работы климат-контроля автомобиля?
Да, конечно, как и любой процесс, в котором температура является
информативным параметром, климат-контроль автомобиля может быть полностью
диагностирован с помощью тепловизора.
Анализ работы климат-контроля автомобиля
проводится в несколько этапов, на которых последовательно выясняются
проблемы и формулируется диагноз.
Этапы диагностики и их последовательность определяют специалисты. Это, как правило, это проверка работы кондиционера, проверка
проходимости воздушных каналов к каждому из дефлекторов, проверка работы отопителя и проверка работы переключателя направления потоков
воздуха.
Ниже - иллюстрации работ по диагностике климат-контроля автомобиля.
Более детально - посмотреть отчет о диагностике климат-контроля
автомобиля
с помощью тепловизора TESTO 880-T1:
открыть файл отчета в pdf
Сложно ли для неспециалистов
программное обеспечение testo IrSoft?
Программа
поставляется в комплекте с каждым тепловизором ТЕСТО и обновление
свободно доступно
по этой ссылке
Несколько термограмм, на которых Вы можете опробовать возможности
программы, можно взять
здесь (архив .zip 5Mb).
Окно программы
testo IRSoft, входящей в комплект поставки тепловизоров
TESTO, - на скриншоте внизу.
Как и в меню тепловизоров TESTO, здесь всё
на русском языке,
Просто, интуитивно понятно и удобно - как и при обработке
фотографий, сделанных обычным цифровым фотоаппаратом или мобильным
телефоном.
Полученные термограммы загружаете из памяти тепловизора или карты
памяти, комментируете, составляете отчёт, сохраняете его виде файла
отчёта
или .pdf,
распечатываете в цвете и передаёте Вашему Заказчику.
В программе изначально уже есть несколько шаблонов, позволяющих быстро
сделать солидный отчёт по типовой задаче.
Какие массивы термограмм способно обработать программное
обеспечение ?
Т.е. сколько термограмм (снимков) открыть в программе и можно включить в
один отчёт?
До 60 термограмм могут войти в один
отчёт, составляемый программой Testo IR Soft (на 01/02/2012 - v.3..1 SP1).
Если Ваша задача требует большего - рекомендуется разбивать отчёт на
части, в каждой из которых число термограмм будет менее 60.
Строительная термография с тепловизорами Testo
Ознакомьтесь с
преимуществами
четырёх
тепловизоров Testo и областями их применения в строительной термографии.
Тепловизоры testo для строительной термографии
Встроенное ПО
TESTO IRSoft
и ПО для ПК
Последние версии
ПО для
обновления
Вашего
тепловизора Загрузка прошивки и ПО
TESTO
Разрешающая
способность детектора указывает на количество тепловых
точек(горизонталь х вертикаль) - пикселей, которые способен зарегистрировать тепловизор.
Из таких тепловых точек тепловизор составляет тепловую картину - термограмму.
Каждая точка имеет свой цвет в соответствии с её температурой. Чем больше количество
пикселей, тем более подробнее, детальнее и четко представлены объекты измерения на снимках.
См. также
По умолчанию тепловизор отображает на экране шкалу "от самого
холодного до самого горячего", попавшего в поле зрения. Поэтому
детальная картина процесса в таком режиме видна не явно.
Часто необходимо выявить относительно незначительные аномалии
температуры - в десятые доли градуса С, которые характерны при
заболеваниях живого организма. Например, при ежедневном тепловизионном контроле состояния животных с целью ранней диагностики
заболевших особей.
Программа
поставляется в комплекте с каждым тепловизором ТЕСТО и обновление
свободно доступно
